Amélioration d’une rame RTG Jouef première partie

1 - Liste des opérations à effectuer et du matériel nécessaire :

1.1 Sur la motrice :

• - Numérisation par l’installation d’un décodeur DCC
• - Modification des phares et feux de fin de convoi par remplacement de l’ampoule par des LEDs blanches et rouges,
• - Aménagement intérieur et éclairage,
• - Mise en place d’un attelage à élongation.
• - Interconnexion avec la voiture 1

1.2 Sur la fausse motrice de fin de convoi :

• - Interconnexion avec la voiture 3
• - Modification des phares et feux de fin de convoi par remplacement de l’ampoule par des LEDs blanches et rouges.
• - Remplacement des essieux JOUEF
• - Mise en place d’un attelage à élongation.
• - Aménagement intérieur et éclairage.

1.3 Liste du matériel nécessaire

• - 1 boîtier d’attelage à élongation FANG pour la motrice,
• - 7 supports d’attelage à élongation ROCO référence 40344,
• - 8 têtes d’attelage à élongation ROCO référence 40 271,
• - 8 Cartes plastiques de 2,5 mm d’épaisseur de 20 mm X 20 mm,
• - 16 essieux diamètre 9mm, entre pointe JOUEF 25,40 mm
• - 4 lamelles de contact,
• - 4 Leds blanches diamètre 2 mm ton chaud boîtier canon,
• - 4 Led rouge diamètre 2 mm boîtier canon,
• - Ruban de leds ton chaud 12v longueur 1m
• - 2 Résistance 2kΩ 1/4 w,
• - 2 Résistance 10kΩ 1/4 w,
• - 5 Résistance 550 Ω 1/4w,
• - 16 Tampons pour voiture Jouef 4307,
• - 1 Décodeur DCC 3 fonctions (Lenz Standard 10231.02 ou équivalent),
• - 2 barrettes tulipe sécable 20 contacts femelles,
• - 1 Support circuit intégré 20 pins IC-P-20P
• - Carte circuit imprimé perforée de montage
• - Fil de câblage très souple rouge, noir, bleu, blanc, jaune, vert,
• - Fil de câblage bleu, blanc, jaune, vert, orange, rouge, gris et noir
• - Gaine thermorétractable 1,6mm noire
• - Ensemble d’équipement intérieur en impression 3D.
• - Ensemble de passagers au 1/100.

2 - Amélioration de la motrice

2.1 Montage et raccordement d’un décodeur DCC
Pour la mise en place des équipements il faut ouvrir la motrice en écartant les flans de la carrosserie avec des cartes plastique comme des cartes bancaires
Sur une plaque de circuit imprimé d’essai réaliser le montage ci dessous (Image 1)

Le support 8 broches est réalisé avec des supports tulipe sécable, il permet le branchement du décodeur DCC avec une prise 8 contacts.
Le support 4 broches est réalisé avec des supports tulipe sécable permet de brancher les voyants et la bande de LEDs de la carrosserie de la motrice.
Pour le raccordement réalisez les branchements suivants :

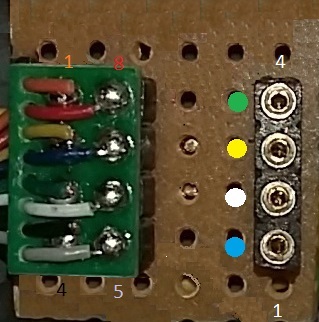

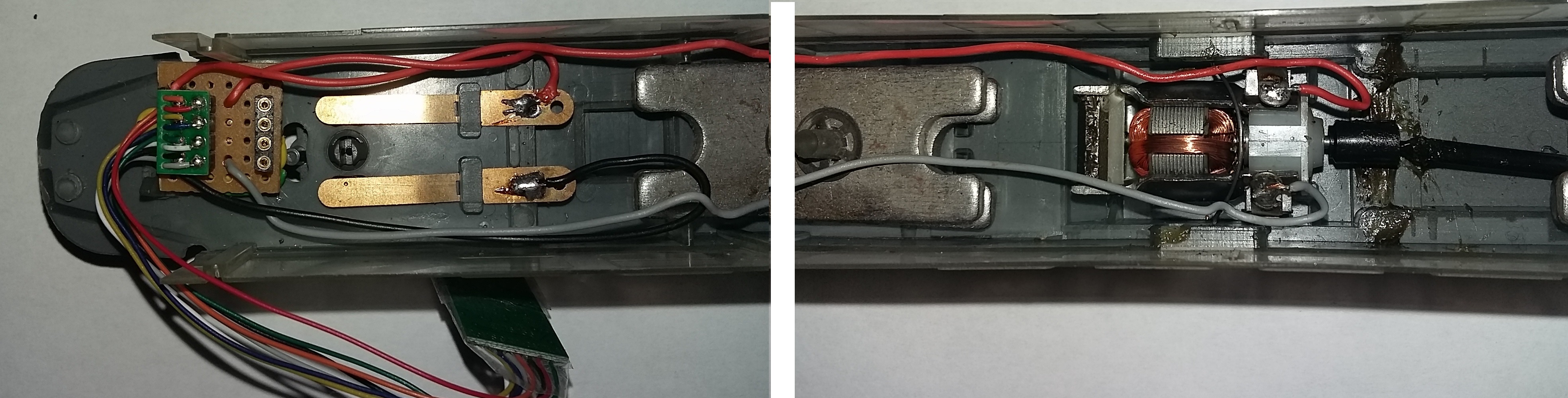

Pour le support 8 contactes :(Voir image 1B)

• Broche 1 : Fil orange sur la borne droite du moteur
• Broche 2 : Fil jaune sur la borne 3 du support 4 contacts
• Broche 3 : Fil vert sur la borne 4 du support 4 contacts
• Broche 4 : Fil noir sur la borne de la roue gauche
• Broche 5 : Fil gris sur la borne gauche du moteur
• Broche 6 : Fil blanc sur la borne 2 du support 4 contacts
• Broche 7 : Fil bleu sur la borne 1 du support 4 contacts
• Broche 8 : Fil rouge sur la borne de la roue droite.

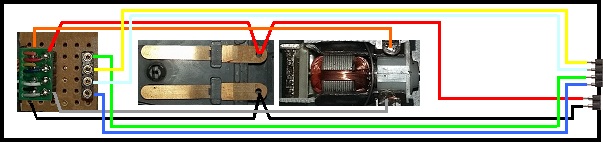

Schéma de principe du câblage de la motrice (Image 3)

Note : Le bleu clair, à côté du fil jaune, correspond à un fil blanc.
La prise 2 contacts rouge et noir et en réalité sous la prise 4 conducteurs.

2.2 Phares et éclairage intérieur

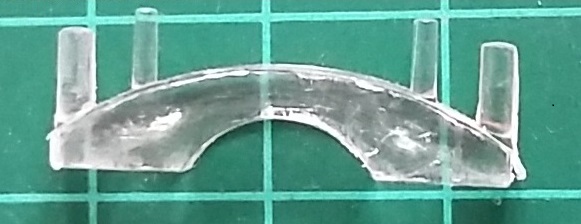

Sur la partie supérieure de la motrice retirer le guide lumière des phares (Image 4).

Pour les feux rouges utiliser des LEDs canon de 2mm rouges. Avec un abrasif diminuer le diamètre du canon pour qu’il puisse entrer dans le trou de la face avant à la place de guide lumière.
Pour les phares utiliser des LEDs canon de 2 mm Blanc chaud et limer un peu la partie rectangulaire à la base du canon pour que celui ci puisse entrer dans les trous du guide lumière de la face avant.

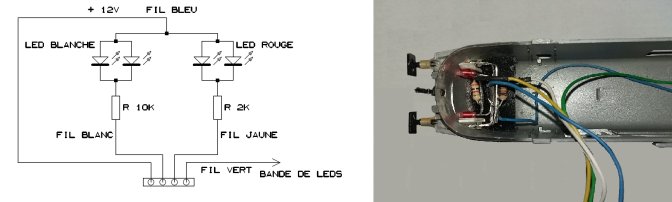

Pour le raccordement voir le schéma ci dessous (Voir Image 5) :

Pour limiter la puissance des LEDs il faut une résistance de 2 K Ω pour les LEDs rouges et une résistance de 10 K Ω pour les LEDs blanches.
Mettre et coller un petit carton épais entre les LEDs Rouges et blanches pour empêcher les fuites de lumière entre les LEDs.

Pour l’éclairage, dans un ruban de leds ton chaud 12v, il faut sélectionner une portion correspondante à la longueur souhaitée en la coupant au niveau indiqué par une paire de ciseaux (voir Image 6 )

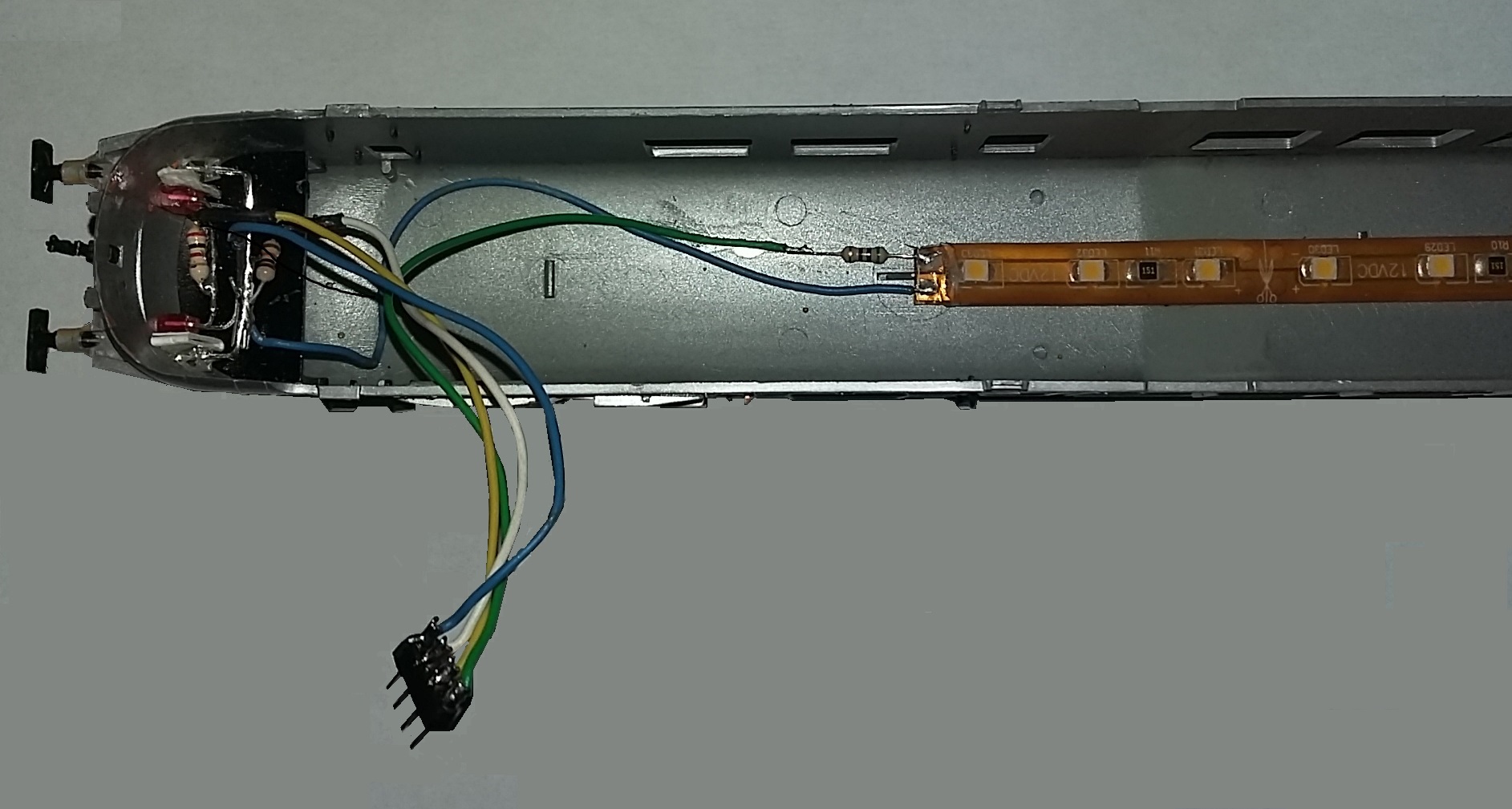

Puis la coller au plafond de l’habitacle (voir Image 7).

Pour le raccordement, le fil bleu doit être raccordé sur le + et le fil vert sur le – avec une résistance de 560 Ω pour limiter la luminosité . Si vous trouvez que l’éclairage est trop lumineux il est possible d’augmenter la valeur de la résistance.

2.3 Montage d’un attelage à élongation
Dans un premier temps il faut supprimer le système d’attelage existant.

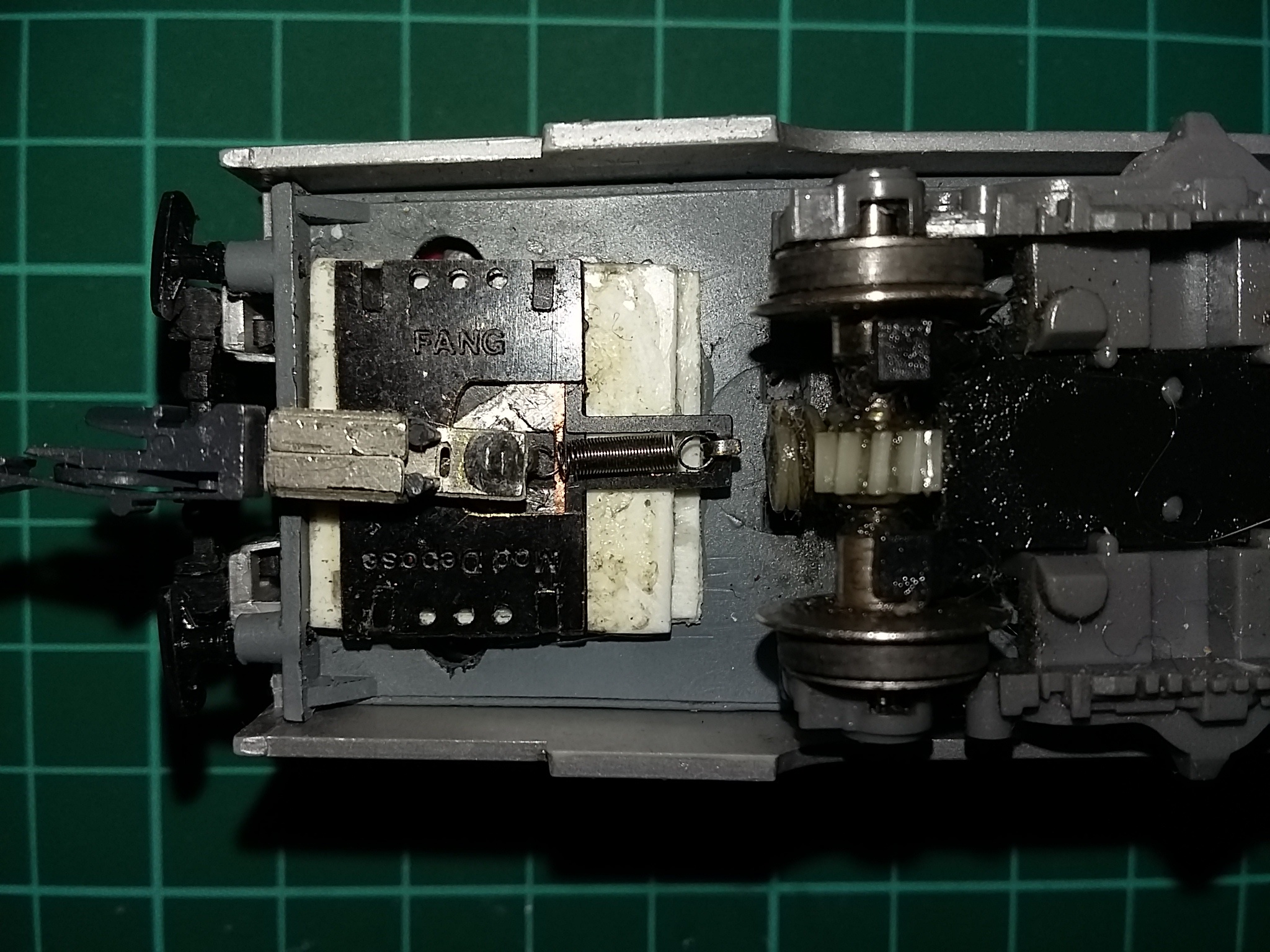

A la place de l’ancien attelage il faut coller un carré de plastique de 2cm X 2 cm et de 2,5 mm d’épaisseur, puis sur le carré de plastique coller un attelage FANG (voir Image 8) et y mettre une tête d’attelage à élongation ROCO référence 40 271

2.4 Interconnexion avec la voiture suivante

Pour améliorer l’alimentation de la motrice, la voiture suivante a été équipée sur tous les essieux de contact de capture de courant. Ce courant est transmis à la motrice par une prise avec 2 fils, un rouge pour le rail droit et un fil noir pour le rail gauche dans le sens de la marche. Au niveau de la motrice les fils rouge et noir sont raccordés aux fils rouge et noir issus de la capture du courant de traction.
Pour l’éclairage des voitures et des feux de la motrice de queue les alimentations issues du décodeur sont transmises par un contact avec 4 prises femelles. Les fils sont ;

• bleu pour le + commun,
• Vert pour l’éclairage des voitures.
• Blanc pour le feu rouge de la motrice de queue,
• Jaune pour les phares de la motrice de queue,

Pour les connexions entre les voitures, les contacts femelles sont réalisés avec 4 éléments de barrettes tulipe sécable 20 contacts femelles et les fiches mâles avec 4 éléments de support circuit intégré 20 pins IC-P-20P. (Voir Image 10)

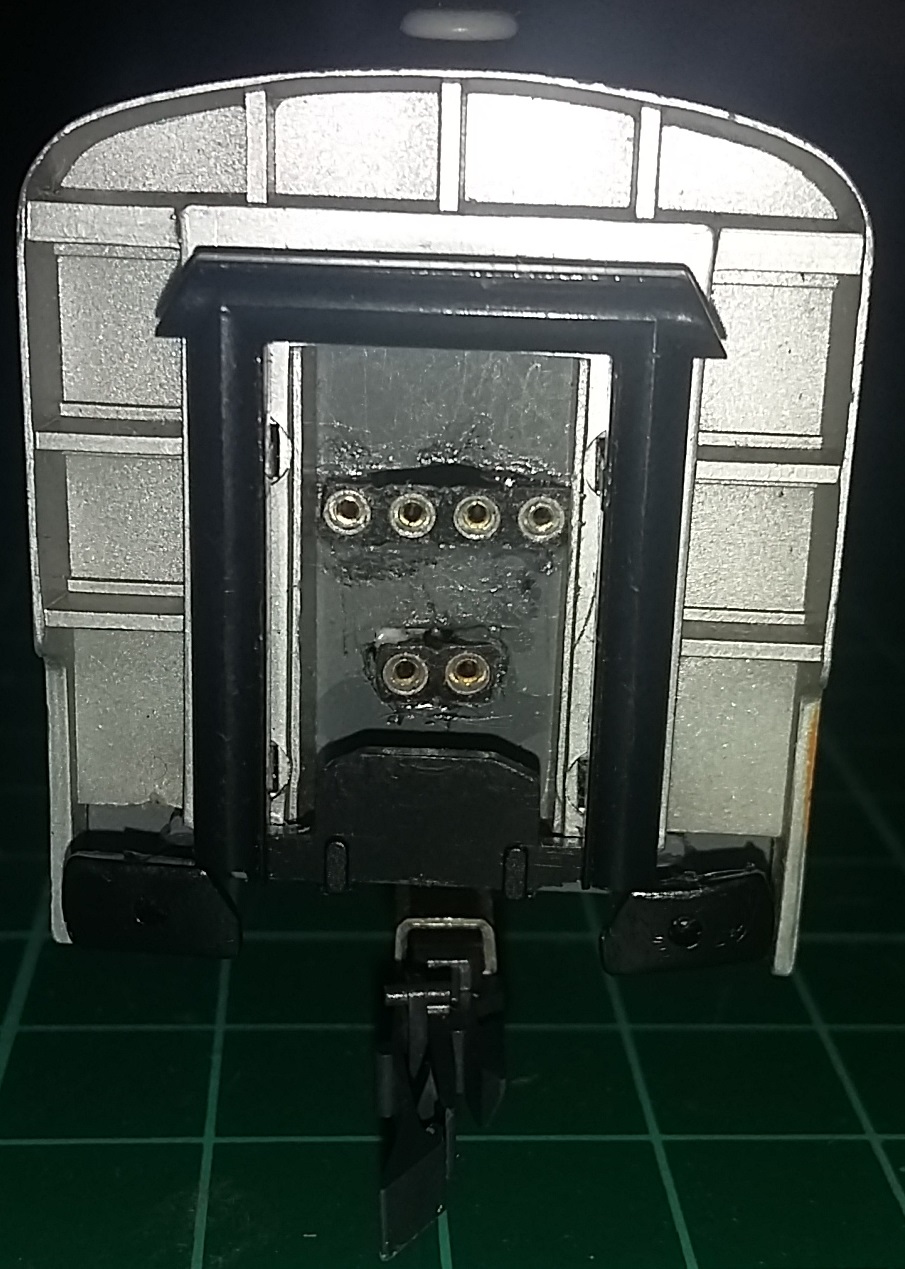

Pour le raccordement des fiches femelles voir le schéma de raccordement Image 3 et leur emplacement voir image 9.

Les tampons d’origine dépendant des bourrelets d’intercirculation sont supprimés et des tampons pour voiture Jouef 4307 sont mis en place sur le châssis. (Voir Image 25)

2.5 Équipement intérieur

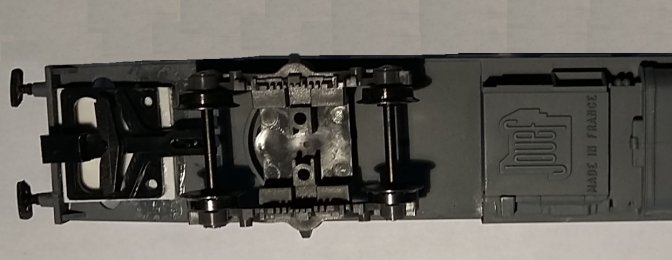

Pour la mise en place de l’équipement intérieur coté arrière de la motrice, il faut supprimer un lest d’origine et le replacer par un lest en plomb (Voir Image 11)

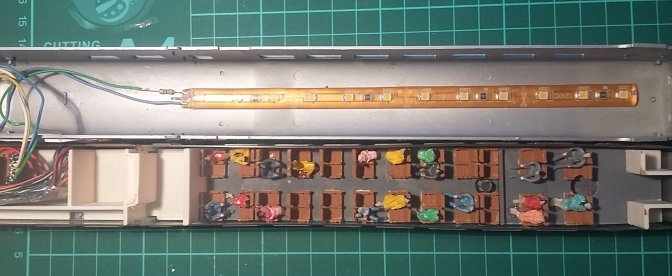

L’équipement intérieur est réalisé par un ensemble d’équipement pour toute la rame en impression 3D puis peint. Pour la motrice les sièges sont peints en marron rouge et le sol en gris. Les voyageurs sont assis et collés avec de la colle blanche. (Voir Image 12)

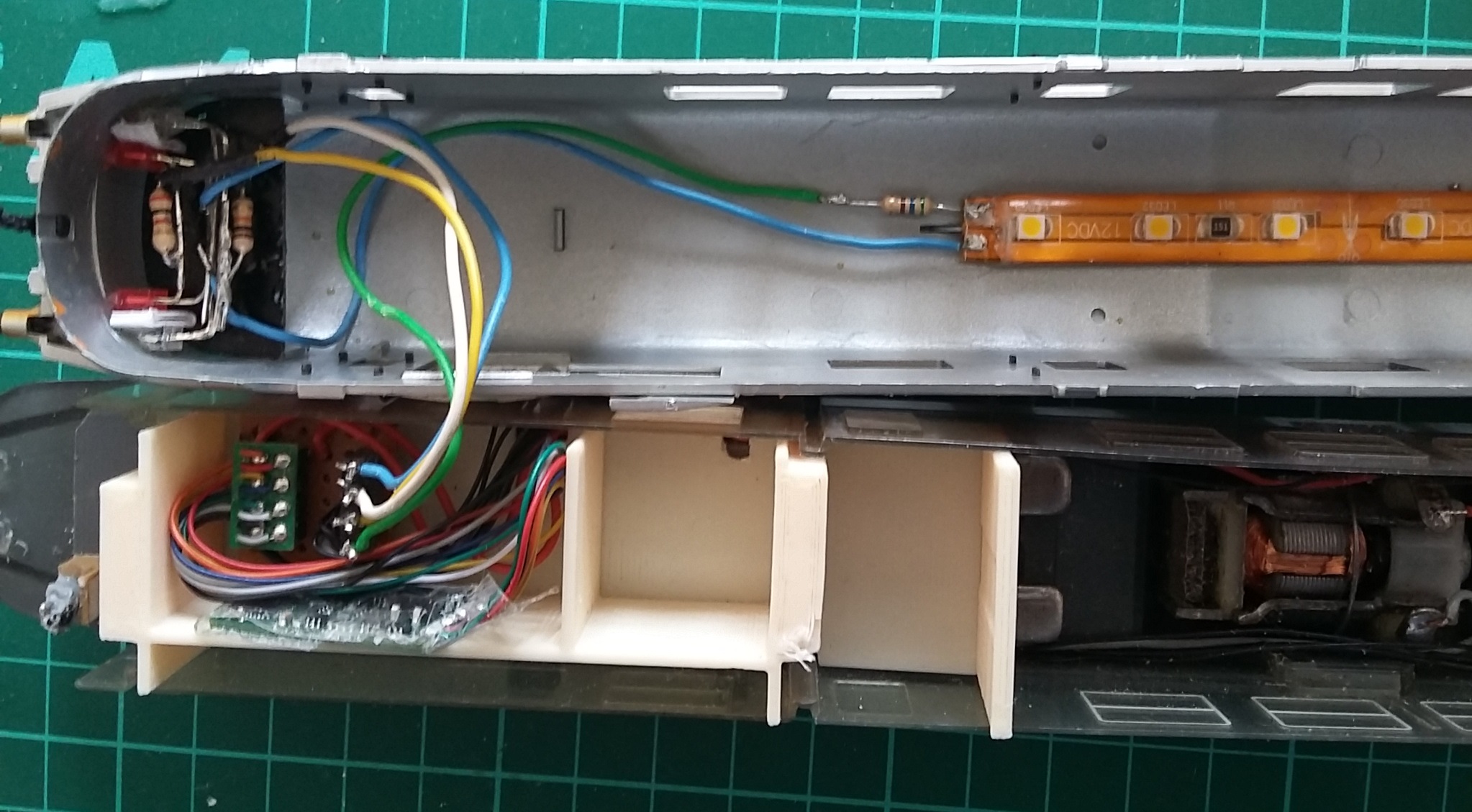

Le décodeur DCC est placé dans les"Locaux techniques" (Voir Image 13).

3 Amélioration de la fausse motrice de queue

3.1 Interconnexion avec la voiture 3

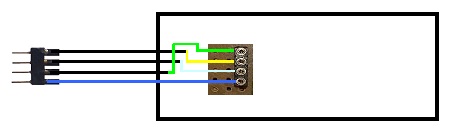

Schéma de câblage de l’interconnexion des voitures avec la motrice de queue (Voir Image 40)

Le bornier destiné au branchement de la prise pour l’éclairage et les phares sera placé dans le "Local moteur" de la fausse motrice. (Voir Image 46)

3.2 Modification des phares et feux de fin de convoi par remplacement de l’ampoule par des LEDs blanches et rouges.
La mise en place des feux est faite comme pour la motrice de tête :
Sur la partie supérieure de la fausse motrice, retirer le guide lumière des phares (Voir Image 41)

Pour les feux rouges utiliser des LEDs canon de 2mm rouges. Avec un abrasif diminuer le diamètre du canon pour qu’il puisse entrer dans le trou de la face avant à la place de guide lumière.
Pour les phares utiliser des LEDs canon de 2 mm Blanc chaud et limer un peu la partie rectangulaire à la base du canon pour que celui ci puisse entrer dans les trous du guide lumière de la face avant.

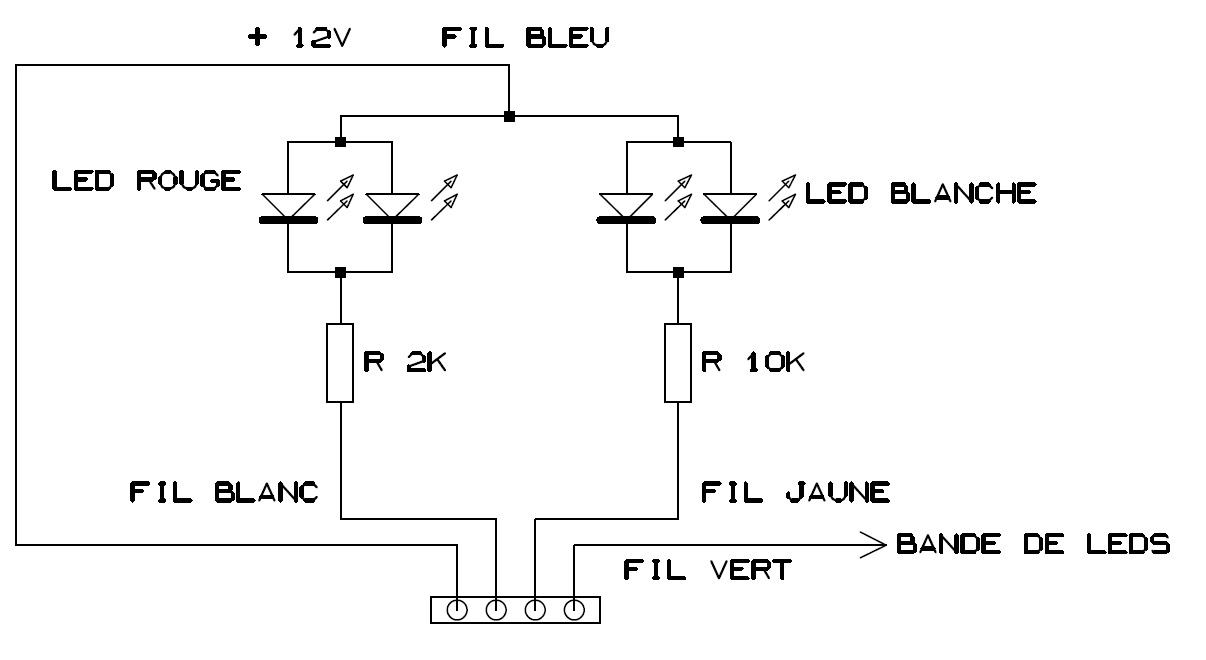

Pour le raccordement voir le schéma ci dessous Image 42 :

Pour limiter la puissance des LEDs il faut une résistance de 2 K ohm pour les LEDs rouges et une résistance de 10 K Ω pour les LEDs blanches. Mettre et coller un petit carton épais entre les LEDs Rouges et blanches pour empêcher les fuites de lumière entre les LEDs.

3.3 Remplacement des essieux JOUEF
Pour l’amélioration du roulement remplacer les essieux Jouef d’origine par des essieux diamètre 9mm avec entre pointe JOUEF de 25,40 mm (Voir Image 43)

3.4 Mise en place d’un attelage à élongation.
Dans un premier temps il faut supprimer le système d’attelage existant.
A la place de l’ancien attelage il faut coller un carré de plastique de 2cm X 2 cm et de 2,5 mm d’épaisseur, puis sur le carré de plastique coller un supports d’attelage à élongation ROCO référence 40344, (voir Image 44)

3.5 Aménagement intérieur et éclairage

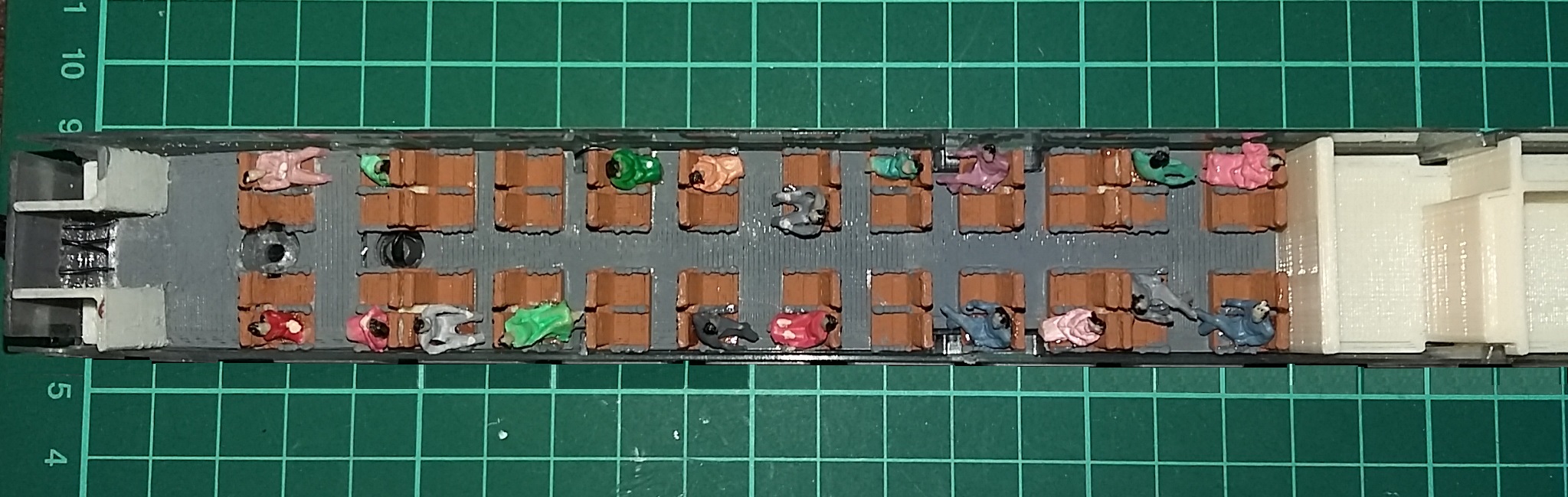

Des ensembles d’équipement intérieur en impression 3D sont disponibles sur le Web. Pour les voitures il faut les peindre et les mettre en place dans chaque voiture puis y installer des passagers collés avec de la colle blanche sur les sièges. La prise femelle destinée au branchement de l’éclairage est fixée sur le châssis de la voiture avec de la « Patafix ». L’équipement intérieur sera également fixé sur le châssis avec de la « Patafix » (Image 45)

Pour l’éclairage, dans un ruban de leds ton chaud 12v, il faut sélectionner une portion correspondante à la longueur souhaitée en la coupant au niveau indiqué par une paire de ciseaux voir Image 6 ci dessous)

Puis la coller au plafond de l’habitacle.
Le fil bleu doit être raccordé sur le + et le fil vert sur le – avec, pour limiter la luminosité, une résistance de 560 Ω. Si vous trouvez que l’éclairage est trop lumineux il est possible d’augmenter la valeur de la résistance. (Voir Image 36)

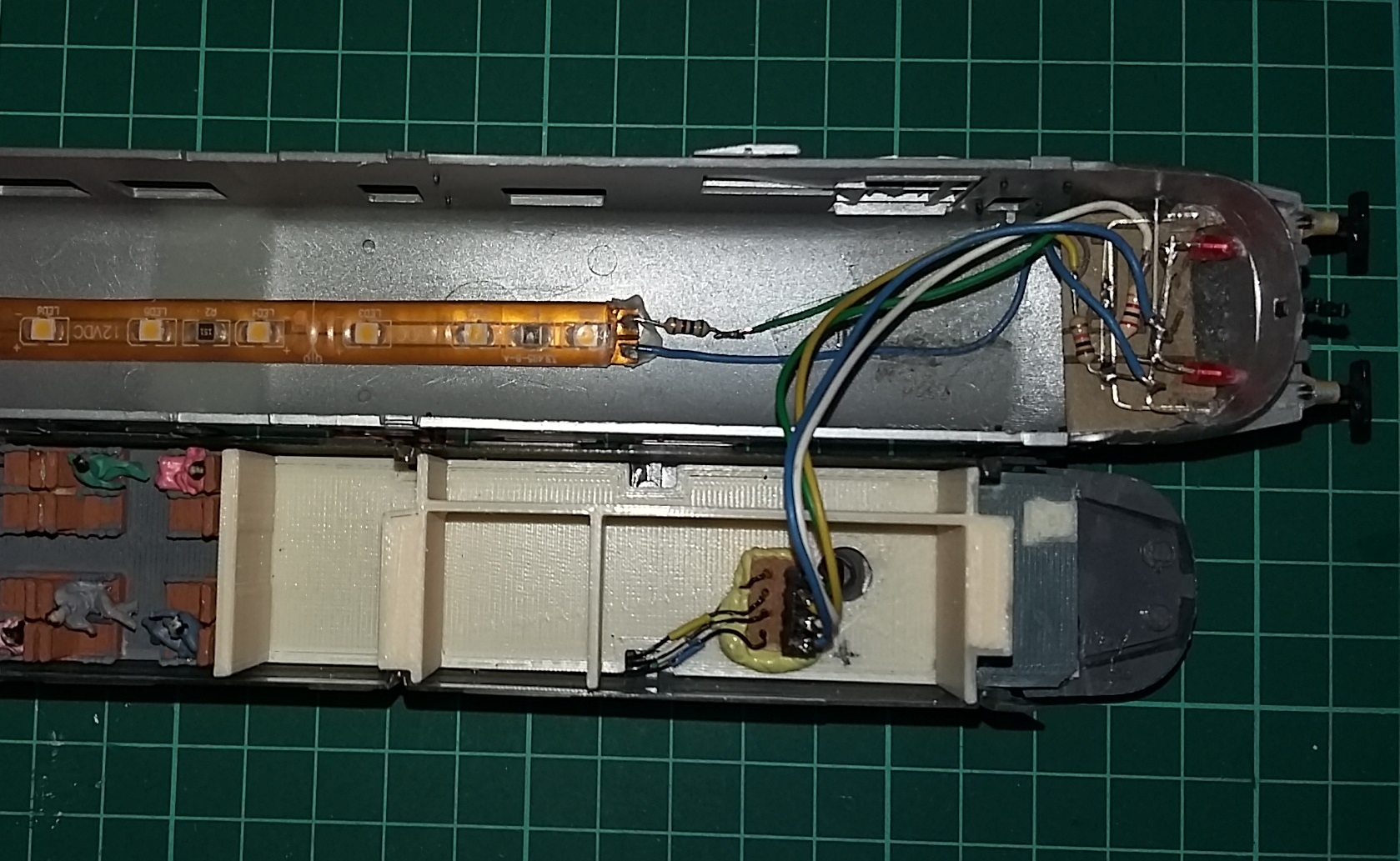

Connecter la prise de la partie supérieur au châssis de la fausse motrice (Voir Image 46)

L’article suivant décrit l’amélioration des 3 voitures intermédiaires
